Membangun Jaringan LAN Pada OS windows xp sp2 Dengan Aplikasi Remote Anything

SEJARAH JARINGAN



1. Sejarah Jaringan komputer Global/Dunia dimulai pada 1969 ketika Departemen Pertahanan Amerika, U.S. Defense Advanced Research Projects Agency (DARPA) memutuskan untuk mengadakan riset tentang bagaimana caranya menghubungkan sejumlah komputer sehingga membentuk jaringan organik. Program riset ini dikenal dengan nama ARPANET. Pada 1970, sudah lebih dari 10 komputer yang berhasil dihubungkan satu sama lain sehingga mereka bisa saling berkomunikasi dan membentuk sebuah jaringan.
2. Kemudian pada tahun 1972, Roy Tomlinson berhasil menyempurnakan program e-mail yang ia ciptakan setahun yang lalu untuk ARPANET. Program e-mail ini begitu mudah, sehingga langsung menjadi populer.
3. Pada tahun 1973, jaringan komputer ARPANET mulai dikembangkan meluas ke luar Amerika Serikat.

4. Pada 1979, Tom Truscott, Jim Ellis dan Steve Bellovin, menciptakan newsgroups pertama yang diberi nama USENET.

5. Tahun 1981 France Telecom menciptakan gebrakan dengan meluncurkan telpon televisi pertama, di mana orang bisa saling menelpon sambil berhubungan dengan video link.

6. Tahun 1988, Jarko Oikarinen dari Finland menemukan dan sekaligus memperkenalkan IRC (Internet Relay Chat)

7. Tahun 1990 Tim Berners Lee menemukan program editor dan browser yang bisa menjelajah antara satu komputer dengan komputer lainnya, yang membentuk jaringan itu. Program inilah yang disebut www, atau World Wide Web.
Macam Macam Topologi
1.
Topologi Star

Disebut topologi star karena bentuknya seperti bintang, sebuah alat yang disebut concentrator bisa berupa hub atau switch menjadi pusat, dimana semua komputer dalam jaringan dihubungkan ke concentrator ini.
Pada topologi Bintang (Star) sebuah terminal pusat bertindak sebagai pengatur dan pengendali semua komunikasi yang terjadi. Terminal-terminal lainnya melalukan komunikasi melalui terminal pusat ini.

Terminal kontrol pusat bisa berupa sebuah komputer yang difungsikan sebagai pengendali tetapi bisa juga berupa “HUB” atau “MAU” (Multi Accsess Unit).

Terdapat dua alternatif untuk operasi simpul pusat.
Simpul pusat beroperasi secara “broadcast” yang menyalurkan data ke seluruh arah. Pada operasi ini walaupun secara fisik kelihatan sebagai bintang namun secara logik sebenarnya beroperasi seperti bus. Alternatif ini menggunakan HUB.
Simpul pusat beroperasi sebagai “switch”, data kiriman diterima oleh simpul kemudian dikirim hanya ke terminal tujuan (bersifat point-to-point), akternatif ini menggunakan MAU sebagai pengendali.
Bila menggunakan HUB maka secara fisik sebenarnya jaringan berbentuk topologi Bintang namun secara logis bertopologi Bus. Bila menggunakan MAU maka baik fisik maupun logis bertopologi Bintang.
Kelebihan topologi star :
1.Karena setiap komponen dihubungkan langsung ke simpul pusat maka pengelolaan menjadi mudah, kegagalan komunikasi mudah ditelusuri.
2.Kegagalan pada satu komponen/terminal tidak mempengaruhi komunikasi terminal lain.
Kelemahan topologi star:
1.Kegagalan pusat kontrol (simpul pusat) memutuskan semua komunikasi
2.Bila yang digunakan sebagai pusat kontrol adalah HUB maka kecepatan akan berkurang sesuai dengan penambahan komputer, semakin banyak semakin lambat.
Topologi Bus
Topologi bus ini sering juga disebut sebagai topologi backbone, dimana ada sebuah kabel coaxial yang dibentang kemudian beberapa komputer dihubungkan pada kabel tersebut.
Kelebihan topologi Bus adalah:
1.Instalasi relatif lebih murah
2.Kerusakan satu komputer client tidak akan mempengaruhi komunikasi antar client lainnya
3.Biaya relatif lebih murah
Kelemahan topologi Bus adalah:
1.Jika kabel utama (bus) atau backbone putus maka komunikasi gagal
2.Bila kabel utama sangat panjang maka pencarian gangguan menjadi sulit
3.Kemungkinan akan terjadi tabrakan data(data collision) apabila banyak client yang mengirim pesan dan ini akan menurunkan kecepatan komunikasi.
Topologi Tree

Topologi Tree pada dasarnya merupakan bentuk yang lebih luas dari Topologi Star. Seperti halnya Topologi Star, perangkat (node, device) yang ada pada topologi tree juga terhubung kepada sebuah pusat pengendali (central HUB) yang berfungsi mengatur traffic di dalam jaringan.

Meskipun demikian, tidak semua perangkat pada topologi tree terhubung secara langsung ke central HUB. Sebagian perangkat memang terhubung secara langsung ke central HUB, tetapi sebagian lainnya terhubung melalui secondary HUB (lihat gambar).

Pada topologi tree terdapat dua atau lebih HUB yang digunakan untuk menghubungkan setiap perangkat ke dalam jaringan. Keseluruhan HUB tersebut berdasarkan fungsinya terbagi menjadi dua bagian yaitu Active HUB dan Passive HUB.

Active HUB berfungsi tidak hanya sekedar sebagai penerus sinyal data dari satu komputer ke komputer lainnya, tetapi juga memiliki fungsi sebagai Repeater. Sinyal data yang dikirimkan dari satu komputer ke komputer lainnya memiliki keterbatasan dalam hal jarak, setelah berjalan sekian meter maka sinyal tersebut akan melemah. Dengan adanya fungsi Repeater ini maka sinyal data tersebut akan di-generate kembali sebelum kemudian diteruskan ke komputer yang dituju, sehingga jarak tempuh sinyal data pun bisa menjadi lebih jauh dari yang biasanya. Sedangkan Passive HUB hanya berfungsi sebagai penerus sinyal data dari satu komputer ke komputer lainnya.

Pada topologi tree, seperti pada gambar, Central HUB adalah selalu sebagai Active HUB sedangkan Secondary HUB adalah Passive HUB. Tetapi pada pelaksanaannya, Secondary HUB bisa juga sebagai Active HUB apabila digunakan untuk menguatkan kembali sinyal data melalui secondary HUB lainnya yang terhubung.

Karena pada dasarnya topologi ini merupakan bentuk yang lebih luas dari topologi star, maka kelebihan dan kekurangannya pada topologi star juga dimiliki oleh topologi tree. Perbedaannya adalah HUB dan kabel yang digunakan menjadi lebih banyak sehingga diperlukan perencanaan yang matang dalam pengaturannya dengan mempertimbangkan segala hal yang terkait, termasuk di dalamnya adalah tata letak ruangan. Meskipun demikian, topologi ini memiliki keunggulan lebih mampu menjangkau jarak yang lebih jauh dengan mengaktifkan fungsi Repeater yang dimiliki oleh HUB.

Topologi Ring



Topologi ring biasa juga disebut sebagai topologi cincin karena bentuknya seperti cincing yang melingkar. Semua komputer dalam jaringan akan di hubungkan pada sebuah cincin. Cincin ini hampir sama fungsinya dengan
concenrator pada topologi star yang menjadi pusat berkumpulnya ujung kabel dari setiap komputer yang terhubung.

Secara lebih sederhana lagi topologi cincin merupakan untaian media transmisi dari satu terminal ke terminal lainnya hingga membentuk suatu lingkaran, dimana jalur transmisi hanya “satu arah”.
Tiga fungsi yang diperlukan dalam topologi cincin : penyelipan data, penerimaan data, dan pemindahan data.
Penyelipan data adalah proses dimana data dimasukkan kedalam saluran transmisi oleh terminal pengirim setelah diberi alamat dan bit-bit tambahan lainnya.
Penerimaan data adalah proses ketika terminal yang dituju telah mengambil data dari saluran, yaitu dengan cara membandingkan alamat yang ada pada paket data dengan alamat terminal itu sendiri. Apabila alamat tersebut sama maka data kiriman disalin.
Pemindahan data adalah proses dimana kiriman data diambil kembali oleh terminal pengirim karena tidak ada terminal yang menerimanya (mungkin akibat salah alamat). Jika data tidak diambil kembali maka data ini akan berputar-putar dalama saluran. Pada jaringan bus hal ini tidak akan terjadi karena kiriman akan diserap oleh “terminator”.
Pada hakekatnya setiap terminal dalam jaringan cincin adalah “repeater”, dan mampu melakukan ketiga fungsi dari topologi cincin.
Sistem yang mengatur bagaimana komunikasi data berlangsung pada jaringan cincin sering disebut token-ring.
Kemungkinan permasalahan yang bisa timbul dalam jaringan cincin adalah:
Kegagalan satu terminal / repeater akan memutuskan komunikasi ke semua terminal.
Pemasangan terminal baru menyebabkan gangguan terhadap jaringan, terminal baru harus mengenal dan dihubungkan dengan kedua terminal tetangganya.

Topologi Mash


Topologi mesh adalah suatu bentuk hubungan antar perangkat dimana setiap perangkat terhubung secara langsung ke perangkat lainnya yang ada di dalam jaringan. Akibatnya, dalam topologi mesh setiap perangkat dapat berkomunikasi langsung dengan perangkat yang dituju (dedicated links).

Dengan demikian maksimal banyaknya koneksi antar perangkat pada jaringan bertopologi mesh ini dapat dihitung yaitu sebanyak n(n-1)/2. Selain itu karena setiap perangkat dapat terhubung dengan perangkat lainnya yang ada di dalam jaringan maka setiap perangkat harus memiliki sebanyak n-1 Port Input/Output (I/O ports).Berdasarkan pemahaman di atas, dapat dicontohkan bahwa apabila sebanyak 5 (lima) komputer akan dihubungkan dalam bentuk topologi mesh maka agar seluruh koneksi antar komputer dapat berfungsi optimal, diperlukan kabel koneksi sebanyak 5(5-1)/2 = 10 kabel koneksi, dan masing-masing komputer harus memiliki port I/O sebanyak 5-1 = 4 port (lihat gambar).

Dengan bentuk hubungan seperti itu, topologi mesh memiliki beberapa kelebihan, yaitu:
1.Hubungan dedicated links menjamin data langsung dikirimkan ke komputer tujuan tanpa harus melalui komputer lainnya sehingga dapat lebih cepat karena satu link digunakan khusus untuk berkomunikasi dengan komputer yang dituju saja (tidak digunakan secara beramai-ramai/sharing).

2.Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan mempengaruhi koneksi komputer A dengan komputer lainnya.


3.Privacy dan security pada topologi mesh lebih terjamin, karena komunikasi yang terjadi antara dua komputer tidak akan dapat diakses oleh komputer lainnya.


4.Memudahkan proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer.


Meskipun demikian, topologi mesh bukannya tanpa kekurangan. Beberapa kekurangan yang dapat dicatat yaitu:

1.Membutuhkan banyak kabel dan Port I/O. semakin banyak komputer di dalam topologi mesh maka diperlukan semakin banyak kabel links dan port I/O (lihat rumus penghitungan kebutuhan kabel dan Port).

2.Hal tersebut sekaligus juga mengindikasikan bahwa topologi jenis ini membutuhkan biaya yang relatif mahal.


3.Karena setiap komputer harus terkoneksi secara langsung dengan komputer lainnya maka instalasi dan konfigurasi menjadi lebih sulit.


4.Banyaknya kabel yang digunakan juga mengisyaratkan perlunya space yang memungkinkan di dalam ruangan tempat komputer-komputer tersebut berada.

Berdasarkan kelebihan dan kekurangannya, topologi mesh biasanya diimplementasikan pada komputer-komputer utama dimana masing-masing komputer utama tersebut membentuk jaringan tersendiri dengan topologi yang berbeda (hybrid network).


PERALATAN UNTUK MEMBANGUN JARINGAN

Banyak cara untuk kita agar dapat menghubungkan komputer satu dengan komputer yang lainnya, salah satu caranya adalah dengan cara jaringan LAN yang mengadopsi Jaringan Kabel.


Adapun cara-cara dasar untuk membuat jaringan tersebut diantaranya adalah dengan cara menyambung kabel UTP ke RJ 45 (crimping).
Bahan-bahan yang dibutuhkan antara lain :
1.Konektor RJ45


Ini Konektor yang akan menancap ke setiap perangkat yang akan dihubungkan, pemasangan harus tepat supaya komunikasi data juga bisa maksimal.

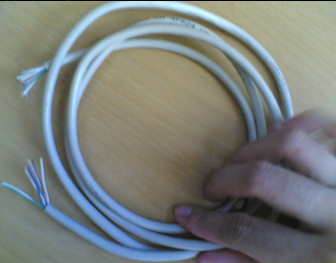

2. Kabel UTP (Unshielded Twisted Pair)
Ini kabel penghubung PC. Kabel UTP sebenarnya ada beberapa kategori, biasanya yang dipake untuk LAN itu cat 5 dan 6.

3. Crimping Tool
Perangkat yang sangat penting, digunakan untuk memasang dan mengunci kabel UTP ke konektor.
4. Kabel Tester
Untuk memastikan kabel yang sudah dibuat bisa digunakan, bisa menggunakan alat ini.
5.PC
6.Switch
Switch merupakan perangkat jaringan yang bekerja pada OSI Layer 2, Data Link Layer. Meski bentuknya serupa dengan hub, kita tidak sebaiknya menyebutnya dengan istilah switch hub. Switch bukanlah hub. Switch menggunakan MAC Address untuk memilah paket data mana yang akan diteruskan ke port mana. Sekali ada perangkat yang terhubung melalui port tertentu, dia akan mencatatnya pada MAC Address table di memorynya, sehingga punya "ingatan" sederhana untuk meneruskan paket data ke port yang sesuai saja, dan tidak membabi buta layaknya hub. Collision masih mungkin terjadi, namun sudah diminimalisir.
Langkah Kerja :
1.Siapkan semua peralatan terutama kabel, konektor RJ-45,kabel tester dan Crimping tool.
2.Kelupas bagian luar kabel UTP sepanjang kira-kira 2 cm dengan menggunakan pisau tang



3
.Urutkan warna kabel sesuai tipe straight :



4
.Potong rapi ujung kabel:




5.
Masukkan ujung kabel UTP tadi ke dalam konektor RJ-45.



6.Krimping kabel utp dengan konektor RJ 45:

7.Uji dengan kabel tester:
8.Hubungkan Kabel Utp Ke PC lalu hubungkan ke switch Dengan metode topologi star

REMOTE ANYTHING

Langkah-langkah mengunakan Remote Anything
:

1.Atur IP address Pada PC master dan PC slave
Klik Kanan Pada Icon Berikut :
2. Klik kanan pada Local Area Connection lalu pilih properties pilih Internet Protocol(TCP/IP) lalu pilih Properties
3. Setelah selesai mengisi IP Address klik ok
4. Masuk ke progam remote anything Master klik 2X icon Berwarna Kuning
5. Buka program remote anything slave pada pc lain klik 2X icon Berwarna merah.


6.Tambahkan ip slave pada RA Master



Menggunakan Aplikasi Chat Pada remote Anything


Pada RA Slave :
1. Buka Aplikasi RA Slave, Pilih Chat&SOS
2.Masukkan IP RA Master
3.Klik Chat


Pada RA Master :
1. Pilih IP Slave Yang Akan Diajak Chat
2.Klik Icon Seperti Gambar Yg Ditunjuk Panah Dibawah ini :

Banyak Lagi Yang Bisa Dilakukan Dari PC Master
Antara Lain :

Men-Shutdown Pc slave Dari Pc Master :

1.Pilih Ip slave terlebih dahulu

2.Pilih Shutdown pada kotak pilihan

3.Klik GO



Selain Men Shutdown Pada Kotak Menu Tersebut Juga Terdapat pilihan untuk :
- Reboot
-Log Of
Pilih Salah Satu Terus Klik Go di sebelah kotak tadi.
